弹簧减振器

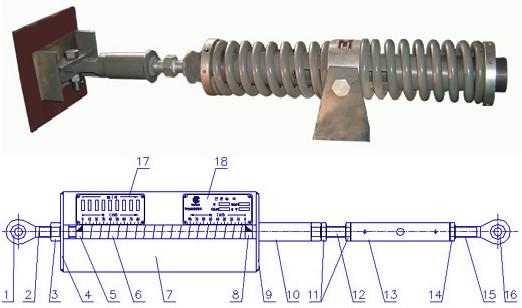

1.关节轴承;
7.壳体;
13.长短连接管;
2.上销头;
8.下压板;
14.锁紧左螺母;
3.调整螺母;
9.下盖板;
15.下销头;
4.上盖板;
10.外挑管;
16.关节轴承;
5.上压板;
11.锁紧右螺母;
17.上刻度板;
6.弹簧;
12.拉压杆;
18.下刻度板;
适用范围
弹簧减振器是一种对位移反应灵敏的振动控制装置;
弹簧减振器主要适用于核电厂、火电厂、化工厂、钢铁厂等的管道及设备的抗振动。常用于控制挂续性的流体振动激扰(如流体脉动、两相流、高速流和风振等)的管系振动。
弹簧减振器能有效地控制各种频率的振动和摆动,但在一定的程度上限制了管道的正常热位移。设计时应充分考虑弹簧减振器对管道产生的附加力。
型号表示方法

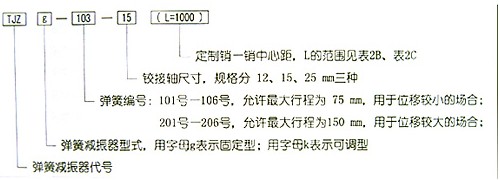

弹簧减振器型号标记由下列三部分组成:
型号标记示例:
TJZg - 103 - 15 (L=1000)
表示:铰接轴直径为15mm,弹簧编号为103号。定制销一销中心距L=1000mm的固定弹
簧减振器。
性能特点
载荷、位移范围。载荷范围:245N-35040N;位移范围有二种:0-75mm、0-150mm;
结构采用外挑管,消除音隙非常方便,且有螺纹防松设置;
长短连接管采用左右螺纹,安装距离詷量为40mm,且可现场调整,并设有螺纹防松设置;
两端接口采用铰接,有效地消除了双向使用时的间隙;
上刻度板上增设了载荷指示刻度,使调节载荷、工作载荷一目了然。
